RD日式液压快速接头

RD日式液压快速接头
RD日式液压快速接头
所属分类:液压快速接头
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:

型号:RD日式液压快速接头


产品详情

描述:

LSQ-RD日式液压快速接头
应用:LSQ-RD系列为无阀芯接头,用于需要最大流量的应用。其平滑通孔设计可提供比任一其他快速接头设计的更低压降,并可理想的用于高压水和蒸汽冲洗设备、地毯清洁设备及铸模冷却管路方面的应用。其通常用于食品加工、流体及染料转换生产线。
技术规范:

规格(英寸)

1/8

1/4

3/8

1/2

额定压力(PSI)


黄铜Cplr/Npl

1000

1000

1000

1000

不锈钢Cplr/Npl

2000

2000

1500

1500

额定流量(GPM)

3

6

12

12

温度范围(标准密封圈)

-20℃至+120℃

LSQ-RD系列接头具有以下特征:
1、任一部分均无阀的平滑开孔产生最小的压降,并当在相同管路使用一种以上的介质时,该种接头易于清洗。
2、LSQ-RD阴接头及阳接头采用实心棒料加工制造,从而提供耐用的优质接头。LSQ-RD接头有黄铜及304不锈钢作为标准材料。
3、LSQ-RD材料包括304不锈钢、黄铜。
4、LSQ-RD系列为一种互换式接头、因为它在规格和功能上可与其它制造商制造的类似连接件互换使用。

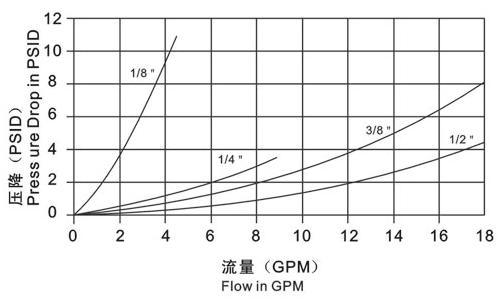

5、与日东(NITTO)TSP系列互换。 性能:测试液体油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.

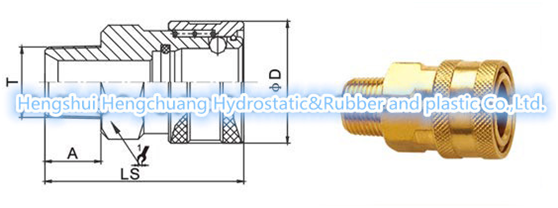

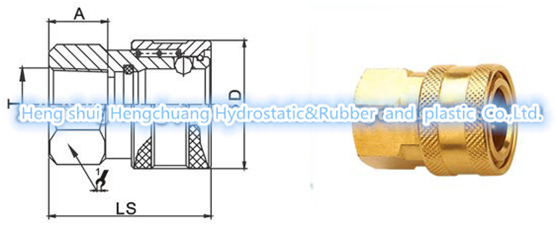

LSQ-RD系列(1/8",1/4",3/8",1/2") 母插座



PART   NO.

LS

¢ D

HEX1

A

T

LSQ-RD-01SF

27

17.5

14

9

ZG1/8

LSQ-RD-02SF

32

24

19

13

ZG1/4

LSQ-RD-03SF

35.8

28.3

23

13

ZG3/8

LSQ-RD-04SF

42.6

35

29

17

ZG1/2

LSQ-RD-06SF

49.5

41

36

18

ZG3/4

LSQ-RD-08SF

59.3

57.8

50

22

ZG1



PART   NO.

LS

¢ D

HEX1

A

T

LSQ-RD-01SM

30

17.5

14

9

ZG1/8

LSQ-RD-02SM

42

24

19

13

ZG1/4

LSQ-RD-03SM

46.3

28.3

23

13

ZG3/8

LSQ-RD-04SM

56.1

35

29

17

ZG1/2

LSQ-RD-06SM

61

41

36

18

ZG3/4

LSQ-RD-08SM

67.3

57.8

50

22

ZG1

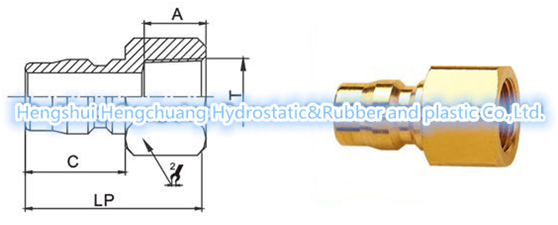

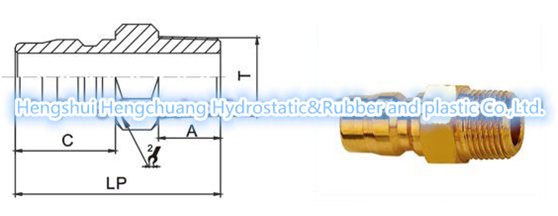

公插头



PART   NO.

LP

C

HEX2

A

T

LSQ-RD-01PF

26

15.5

14

9

ZG1/8

LSQ-RD-02PF

35

18

19

13

ZG1/4

LSQ-RD-03PF

38

21.2

23

13

ZG3/8

LSQ-RD-04PF

45

24.5

29

17

ZG1/2

LSQ-RD-06PF

50

28

36

18

ZG3/4

LSQ-RD-08PF

61

36

50

22

ZG1



PART   NO.

LP

C

HEX1

A

T

LSQ-RD-01PM

32

15.5

14

9

ZG1/8

LSQ-RD-02PM

38

18

19

13

ZG1/4

LSQ-RD-03PM

43

21.2

23

13

ZG3/8

LSQ-RD-04PM

52

24.5

29

17

ZG1/2

LSQ-RD-06PM

56

28

36

18

ZG3/4

LSQ-RD-08PM

73

36

50

22

ZG1
