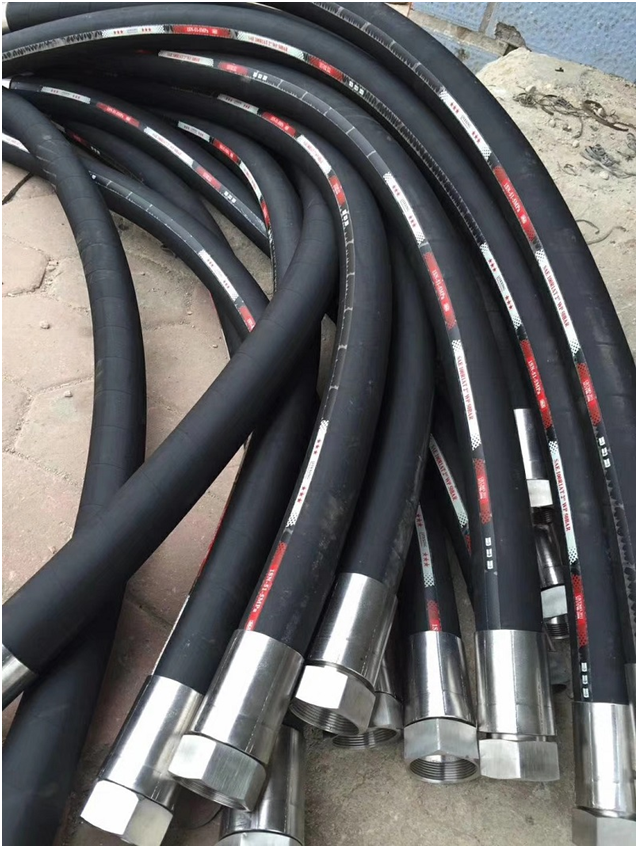

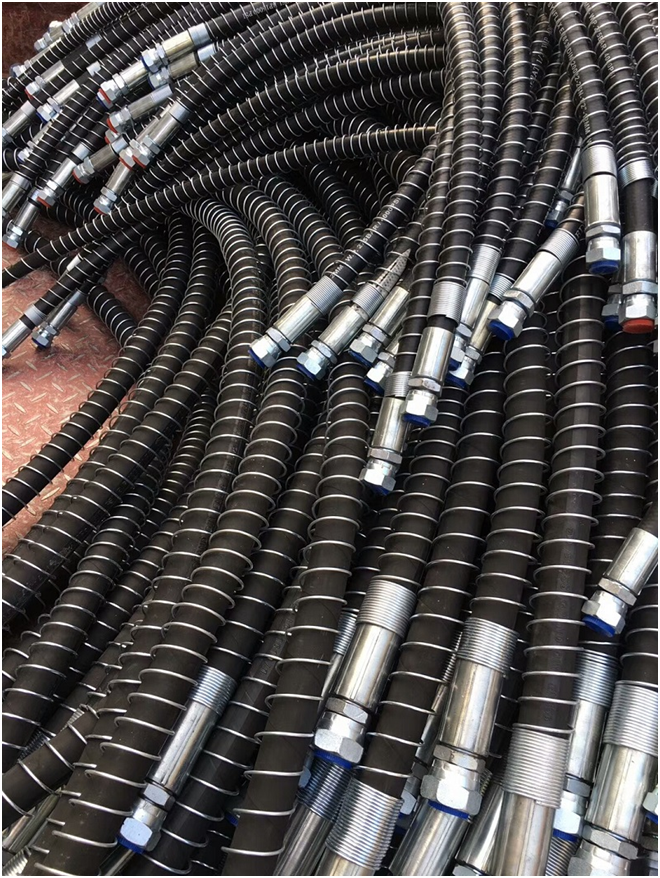

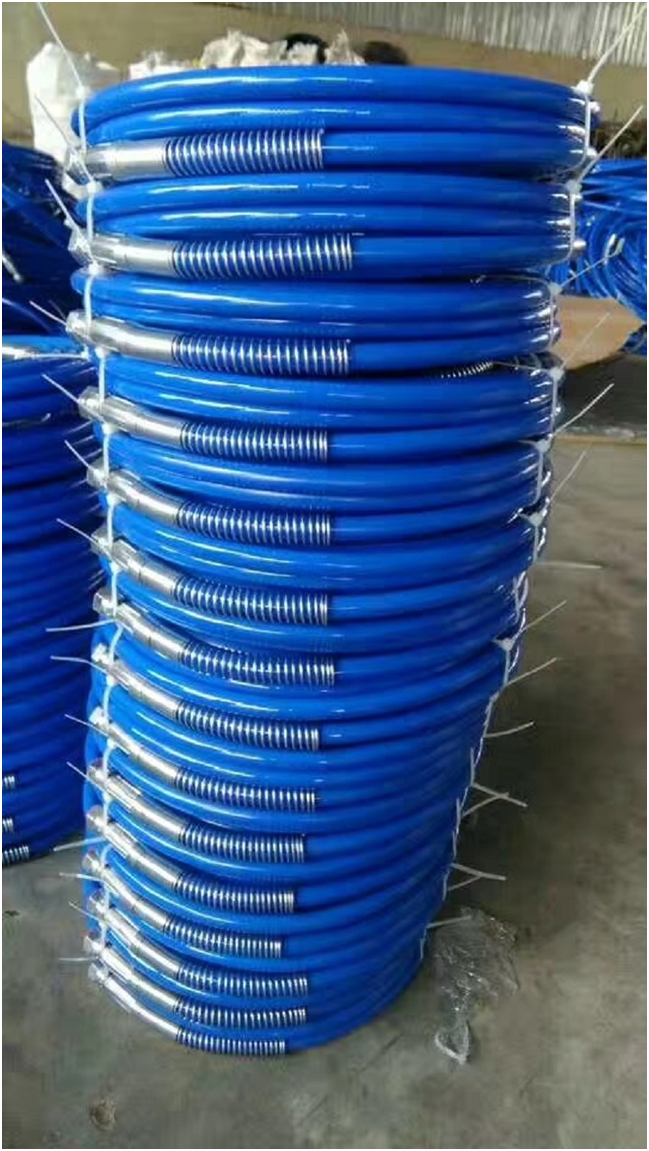

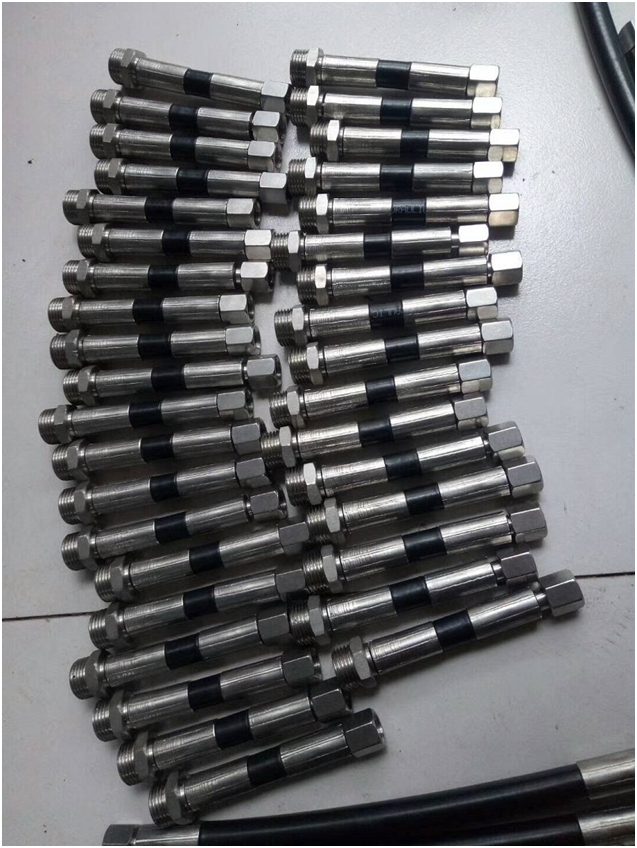

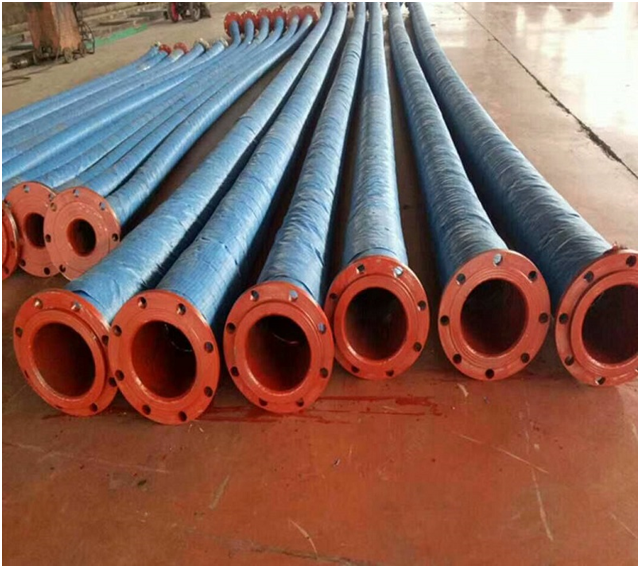

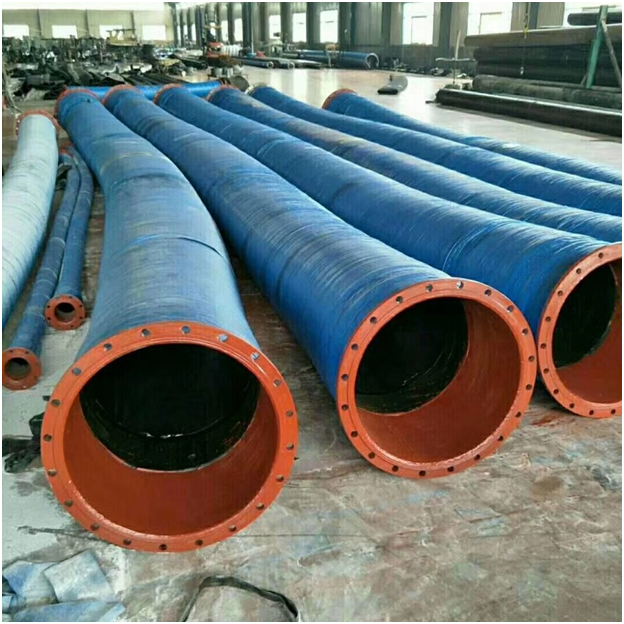

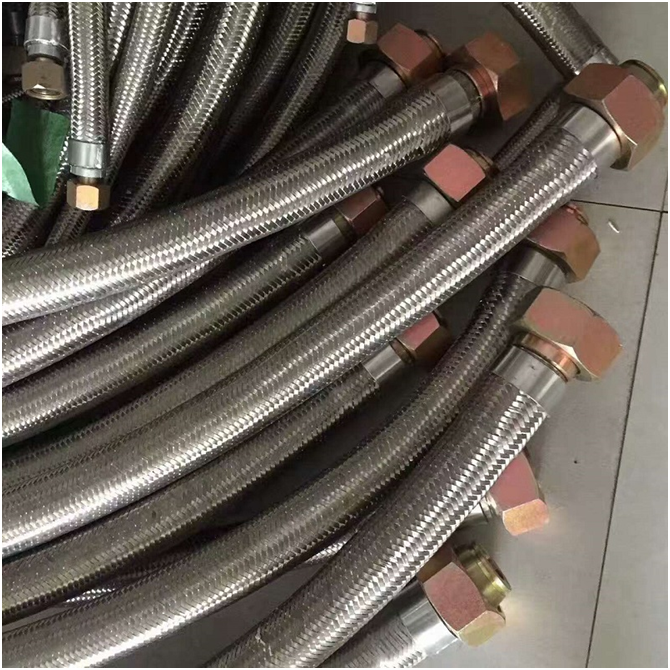

胶管总成

胶管总成
胶管总成
所属分类:液压软管配套
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:













本公司专业生产煤矿专用超高压钢丝缠绕胶管及高压胶管总成,直通、三通、U型卡、O型圈、挡圈、球阀、接头座、弯头等煤矿配件。产品采用国际大型企业名牌原材料,引进先进生产工艺,严格执行国家标准组织生产,规格齐全,最大口径300mm,产品结构合理,检测设备仪器齐全 ,检测手段完善,管理科学严谨,资质齐全。售后服务及时周到,欢迎广大客商采购本公司产品,我们将以一流的产品,合理的价格和良好的服务满足你的需求。

高压钢丝缠绕胶管:

一、产品结构类型:主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成,内胶层具有使输送介质承受压力,保护钢丝不受侵蚀的作用,外胶层保护钢丝不受损伤,钢丝(φ0.3--2.0增强钢丝)层是骨架材料起增强作用。

 二、产品用途: 高压钢丝增强液压胶管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力(较高压力)和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动用。 注:本企业钢丝缠绕胶管标准参照GB/T10544-03标准,DIN20023,SAE100R9~13标准,本标准不适合蓖麻油基和脂基液体.

三、产品特点: 1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高,脉冲性能优越。 3.管体结合紧密,使用柔软,在压力下变形小. 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝缠绕胶管定尺为20米,可根据要求制成五十米以内。 四、适用温度:-30~+120℃

五、钢丝缠绕液压胶管技术性能指标:

2S,4S型钢丝缠绕胶管技术性能指标

规格

胶管内径

mm

胶管外径

mm

缠绕层外径

mm

工作压力

MPa

最小爆破压力

MPa

最小弯曲半径

单位重量
  kg/m

层数*内径*工作压力MPa

4SP-6-100

6±0.5

19±1.0

14.4±0.5

100

210

130

0.65

4SP-10-70

10±0.5

24±1.0

19.2±0.8

70

210

160

1.03

4SP-13-60

13±0.5

27±1.0

22.2±0.8

60

180

410

1.21

4SP-16-50

16±0.5

30±1.5

26±0.8

50

200

260

1.589

4SP-19-46

19±0.5

35±1.5

30±0.5

46

184

280

2.272

2SP-19-21

19±0.5

31±1.5

27±0.5

21

84

280

1.491

4SP-25-35

25±0.5

41±1.5

36±0.5

35

140

360

2.659

2SP-25-21

25±0.5

38±1.5

33±0.5

21

84

360

1.813

2SP-32-20

32±0.5

49±1.5

44±0.5

20

80

460

2.195

4SP-32-32

32±0.5

52±1.5

47±0.5

32

128

560

3.529

4SP-38-25

38±1.0

56±1.5

50.8±0.7

25

100

560

4.118

4SP-51-20

51±1.0

69±1.5

63.8±0.7

20

80

720

5.710

2SP-51-14

51±1.0

65±1.5

60.8±0.7

14

48

720

3.810



4SP-22-38

22±0.5

40±1.5

33±0.5

38

114

320

2.29

2SP-22-21

22±0.5

36±1.5

30±0.7

21

84

320

1.68

4SP-45-24

45±1.0

64±1.5

58.8±0.7

24

96

680

5.10

2SP-45-16

45±1.0

60±1.5

55.8±0.7

16

64

680

3.510

6S型钢丝缠绕胶管技术性能指标

软管规格

内径
  mm

钢丝层直径
  mm

外径
  mm

工作压力
  Mpa

试验压力
  Mpa

爆破压力
  Mpa

最小弯曲半径
  mm

参考重量
  Kg/m

MPA

Psi

Mpa

Psi

MPa

Psi

6sp-6-110

6±0.5

16.6±0.8

20.6±1.0

110

15939

115.5

16736

231

33472

180

0.95

6sp-10-77

10±0.5

21.8±0.8

25.8±1.0

77

11157

85.5

12389

231

33472

210

1.48

6sp-13-66

13±0.5

24.8±0.8

28.8±1.0

66

9563

72

10433

198

28690

260

1.75

6sp-16-61

16±0.5

29.0±0.8

33.0±1.0

61

8839

66

9563

183

26517

310

2.02

6sp-19-51

19±0.5

33.0±0.8

37.0±1.5

51

7390

58.5

8477

156

22604

350

2.49

6sp-25-39

25±0.8

39.0±0.8

44.0±1.5

39

5651

46.5

6738

124

17968

430

2.82

6sp-32-35

32±0.8

47.0±0.8

50.4±1.5

35

5072

34.5

4999

105

15215

530

3.79

6sp-38-28

38±1.0

54.2±1.0

57.6±1.5

28

4057

28.5

4130

84

12172

660

5.76

6sp-51-22

51±1.0

67.2±1.0

70.6±1.5

22

3188

28.5

4130

76

11012

820

7.13

六、注意事项:

 1.弯曲半径不应小于给定 的弯曲半径,防止损坏胶管骨架或因过度伸张,提早损坏。 2.根据使用条件,正确选用胶管品种,规格,勿错用或代用。 3.胶管使用时,压力要均衡缓步调节,避免突然压力增大而损坏管体。 4.工作地点变动时,应离地搬运,不可拖地,以免划伤外胶后,腐蚀骨架层。 5.输送腐蚀液体,用完后内部应清除干净,防止残留物长久腐蚀管体,或选用相应系列产品。

以上钢丝缠绕胶管参照GB/T10544-03标准,未尽规格参数请来电咨询!

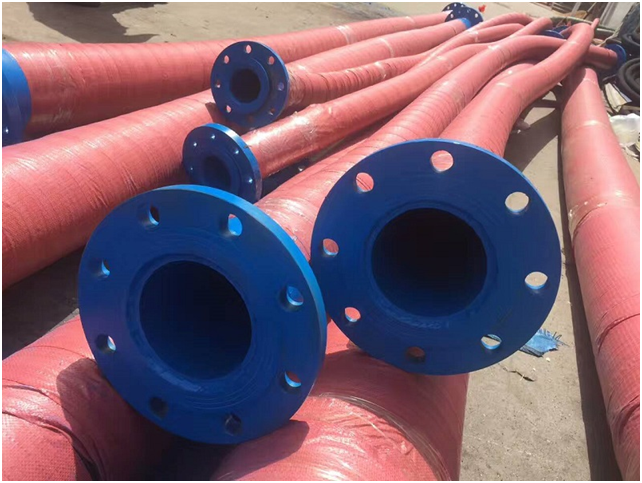

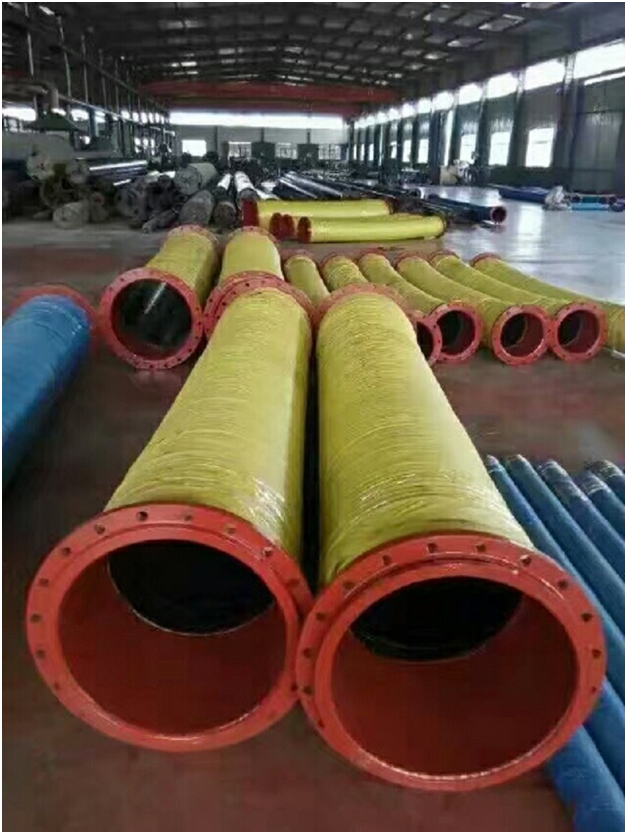

 φ51以上大口径钢丝缠绕胶管参照高压石油钻探胶管和海洋高压输油胶管技术标准.
