KZE-B螺纹锁紧式液压快速接头

KZE-B螺纹锁紧式液压快速接头
KZE-B螺纹锁紧式液压快速接头
所属分类:液压快速接头
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:

型号:KZE-B螺纹锁紧式液压快速接头

产品详情

描述:

KZE-B螺纹锁紧式液压快速接头(碳钢)
应用:带螺纹锁定系统及精确球型单向阀的松乔KZE-B系列接头设计用于极高压力应用,例如便携式液压千斤顶。

技术规范:

规格(英寸)

1/4

3/8

额定压力(PSI)

10.000

额定流量(GPM)

3

6

温度范围(标准密封圈)

-20℃至+120℃

标准密封圈材料

丁腈橡胶NBR

KZE-B接头具有以下特征:
  1、采用实心钢棒料加工制造,所以耐用性好。
  2、KZE-B系列阴接头上采用螺纹套筒锁定结构,与母插座上的相应的外螺纹配套使用,连接时公母两部分必须通过螺纹采用手动方式结合在一起。
  3、阀采用坚硬的铬合金钢球,钢球被弹簧加载以使阀牢固的固定在阀座处。
  4、阀提供钢球与内锥面之间的金属对金属密封。
  5、接头密封为聚氨酯橡胶材料,能抵抗高压力下挤出。
  6、螺纹阀挡圈提供阀止档,保证阀能牢靠的对中。
  7、并与下列产品互换:美国派克(PARKER)3000系列、意大利快事达(FASTER)PVVM系列。

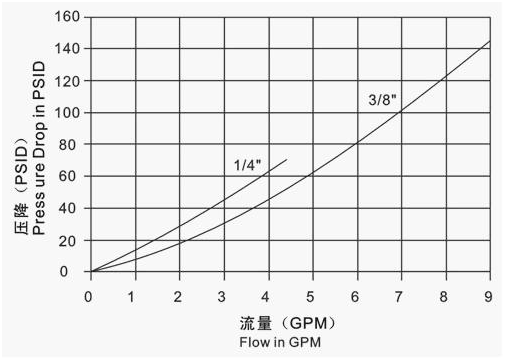

性能:测试液体油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.


KZE-B系列(1/4",3/8")

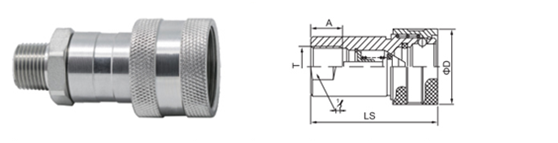

母插座


PARTNO.

LS

¢D

HEX1

A

T

KZE-B-02SM

59.6

28.5

22

13.5

NPT1/4

KZE-B-03SM

72.5

35

25

14.4

NPT3/8

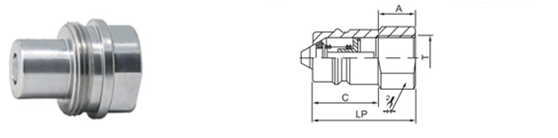

公插头


PARTNO.

LP

C

HEX2

A

T

KZE-B-02PF

532.5

11.2

19

13

NPT1/4

KZE-B-03PF

35

16

32

13.5

NPT3/8

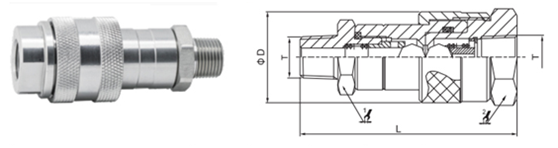

连接装配器


PARTNO.

L

¢D

HEX1

HEX2

T

KZE-B-02

74

28.5

22

19

NPT1/4

KZE-B-03

83

35

25

32

NPT3/8
