金属软管

金属软管
金属软管
所属分类:液压软管配套
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:













管体简介
金属软管是工程技术中重要的连接构件,由波纹柔性管网套接头结合而成。在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件其特点是:耐腐蚀、耐高温、耐低温(-196-+420℃)、重量轻、体积小、柔软性好。应用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子、能源建筑等各领域。
金属软管使用的波纹管有两种,一种是螺旋形波纹管;另一种是环形波纹管。
螺旋形波纹管:螺旋形波纹管是波纹呈螺旋状排布的管形壳体,在相邻的两波纹之间有一个螺旋升角,所有的波纹都可通过一条螺旋线连接起来。
环形波纹管:环形波纹管是波纹呈闭合圆环状的管形壳体,波与波之间由圆环波纹串联而成。环形波纹管由无缝管材或焊接管材加工成形。受加工方式制约,较之螺旋形波纹管,其单管长度通常较短。环形波纹管的优点是弹性好、刚度小。

三、金属软管连接方式

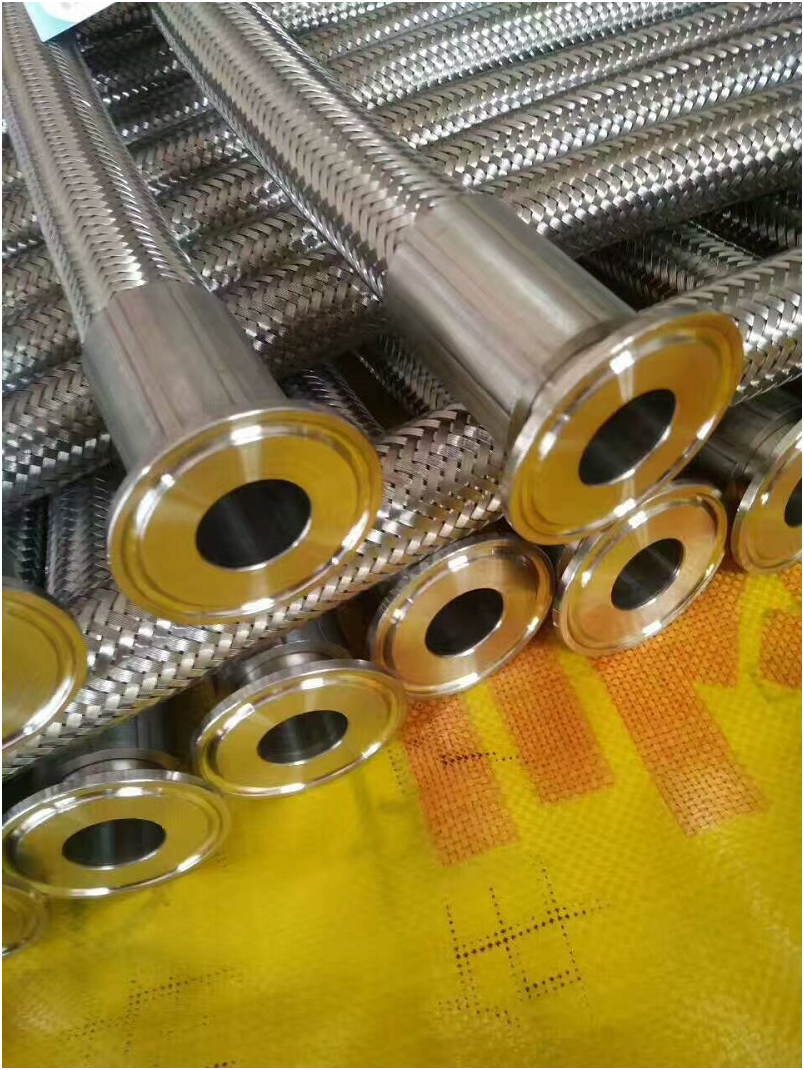

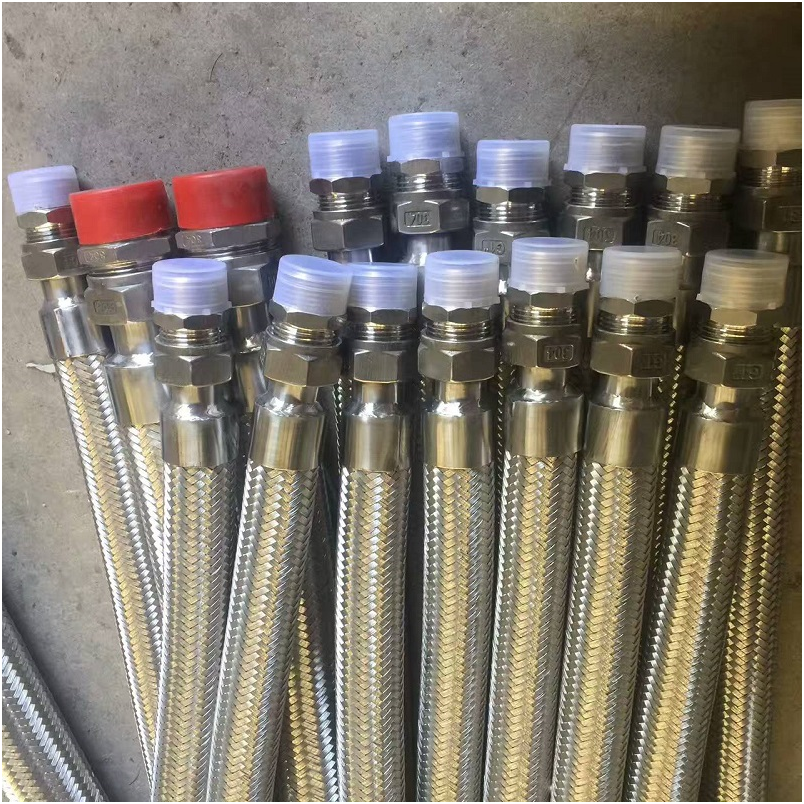

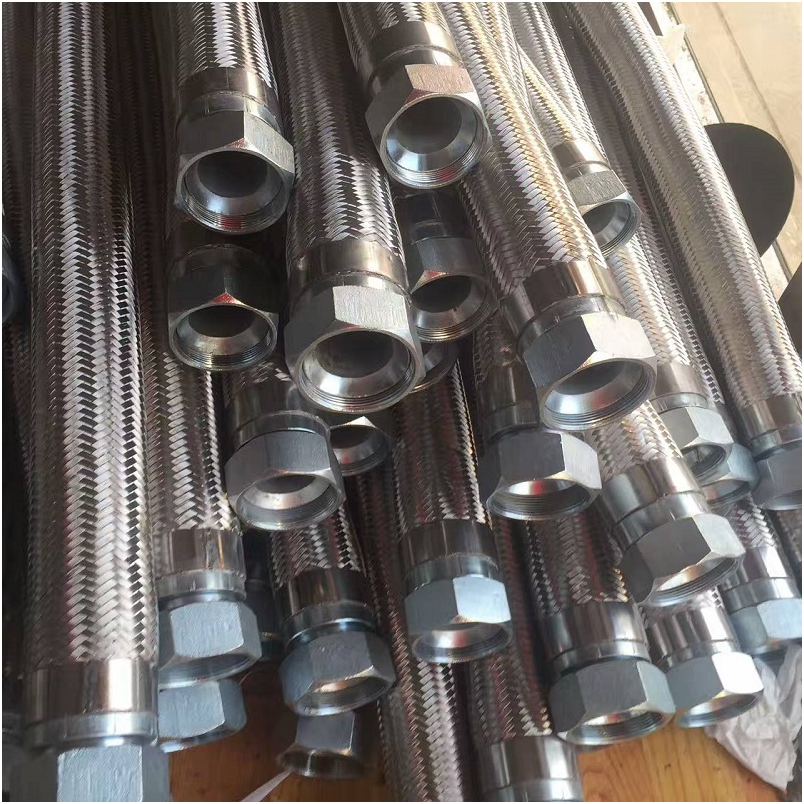

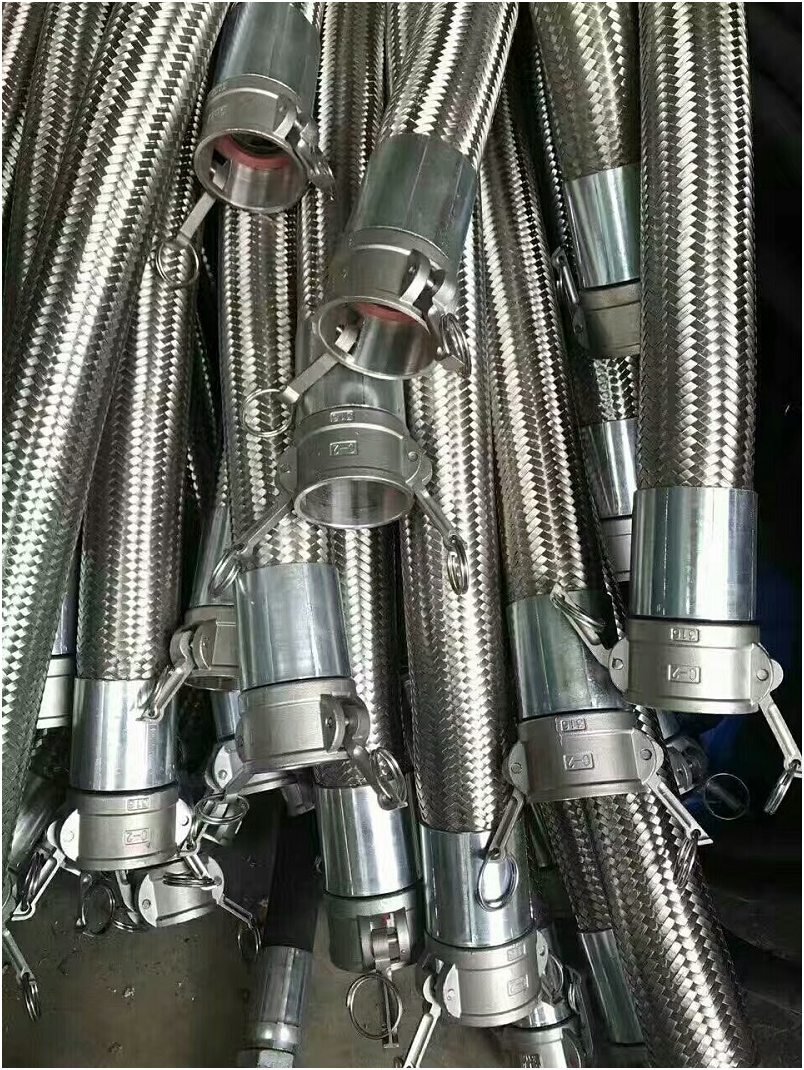

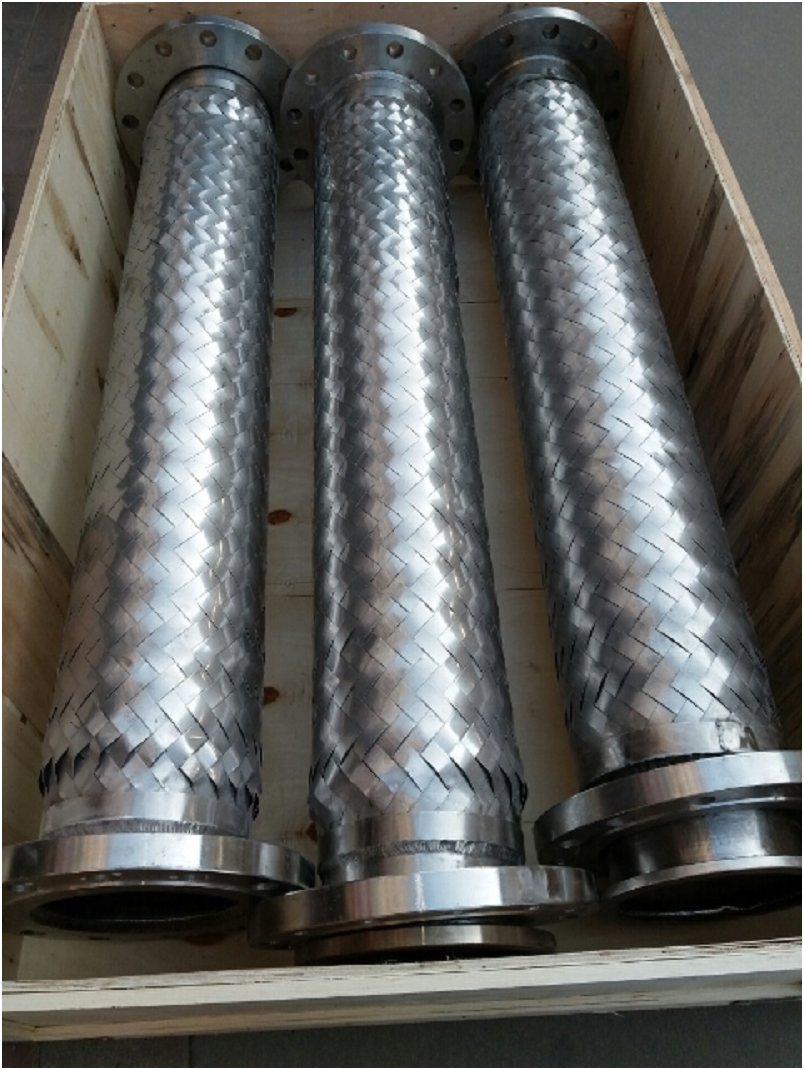

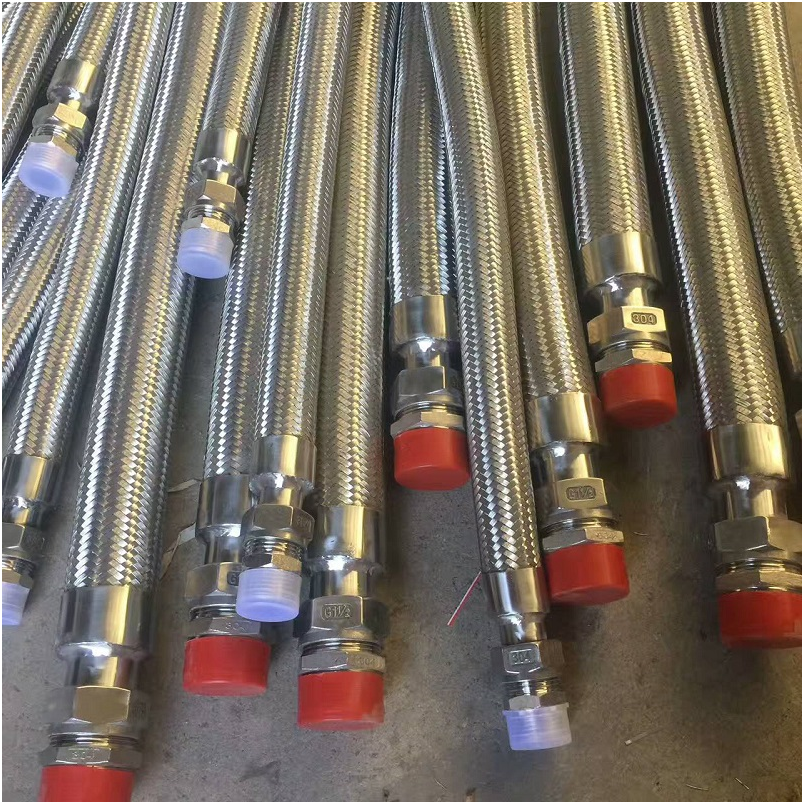

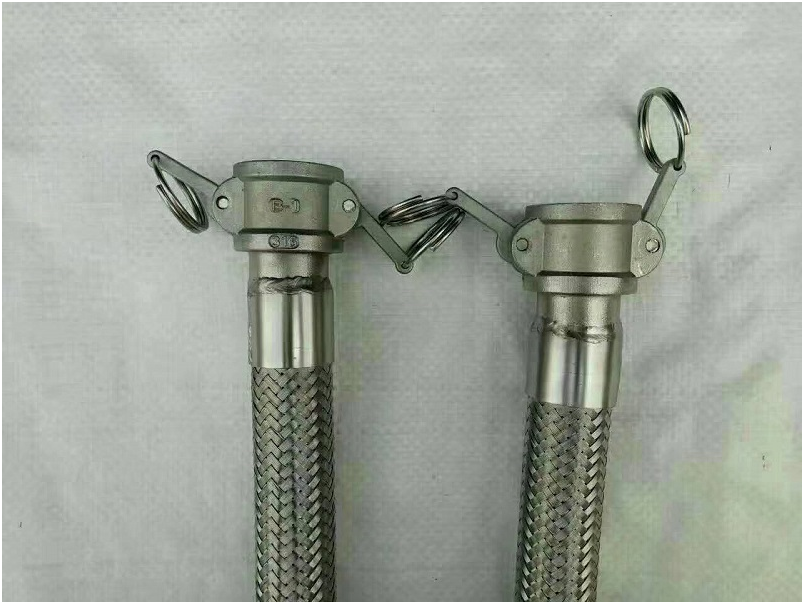

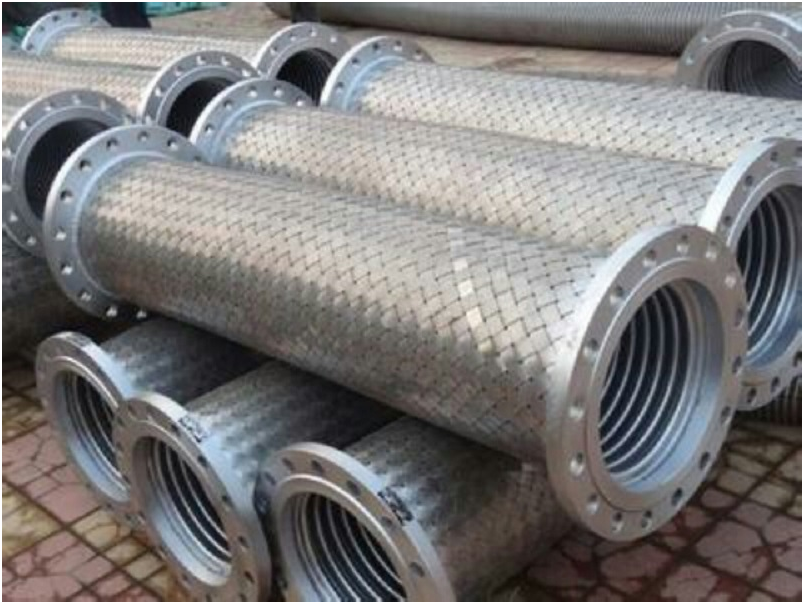

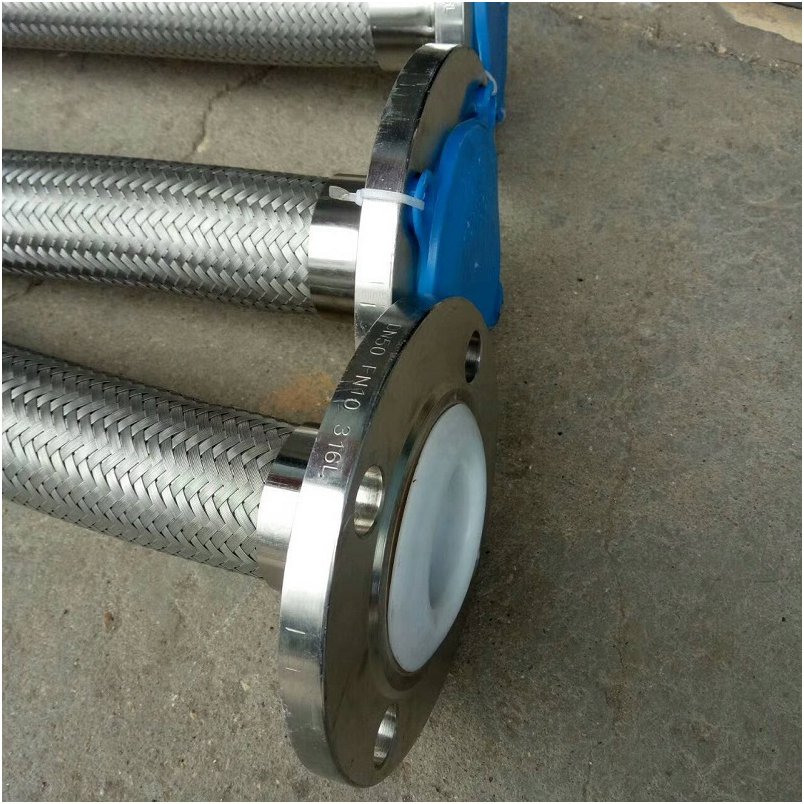

金属软管连接方式分为法兰连接、丝扣连接、快速接头连接,小口径金属软管一般采用丝扣和快速接头连接,较大口径一般采用法兰连接。

四、规格从DN5mm—500mm。

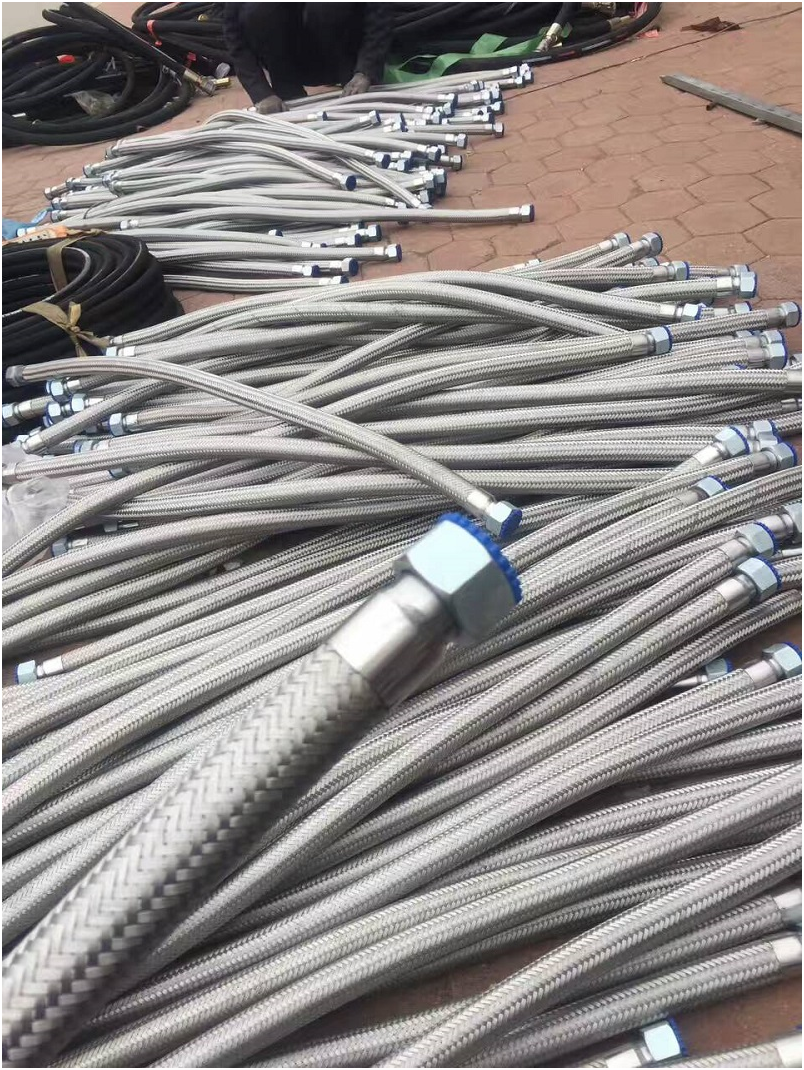

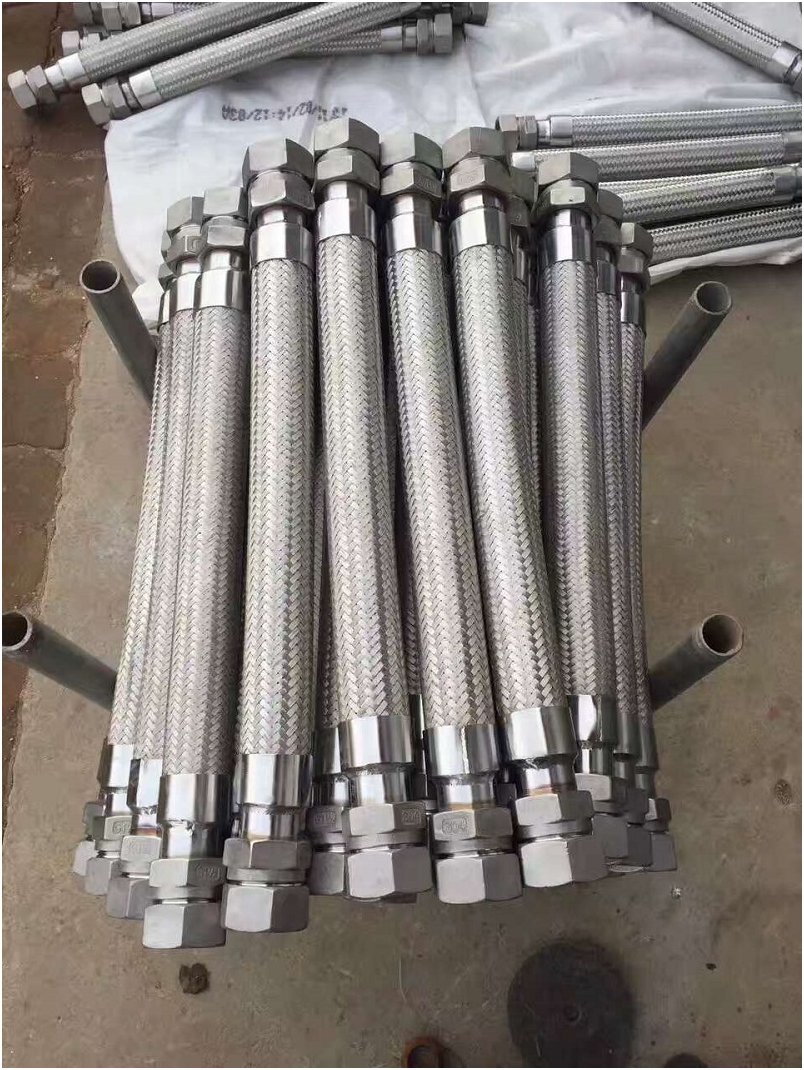

五、结构:是由不锈钢波纹管外编一层或多层钢丝或钢带网套,两端配以接头或法兰头,用于输送各种介质的柔性元件。

六、特点:耐腐蚀、耐高温、耐低温(-196~+420),重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。

七、主要用途
1.输送具有腐蚀性的化工介质或有机溶剂。(例如:装卸氨水、丙酮等)
2.输送高温气体、热油等高温介质。(例如:热蒸汽、导热油等)
3.输送低温或超低温介质。(例如:液氮)
4.高温环境下输送水、汽、油等介质。(例如:炼焦、炼钢、连铸设备中的水汽系统和液压系统)
5.需要减震或消除噪音的管路。(例如:泵的进出口)

八、具体参数见公司网站产品说明书。

形式记号

公称通径(mm)

内径
  (mm)

外径(mm)

最小曲半径(mm)

最高使用压力(Mpa)

本体

一层网

静态

动态

2层套网

A

14   1/2″

14

20

22

62

120

12.5

16   5/8″

16

23

25

80

150

10.0

20   3/4″

20

28

30

100

180

8.0

25   1″

25

35

37

120

280

7.5

32   1 1/4″

32

43

45

140

340

6.4

40   1 1/2″

40

51

53

180

450

5.6

50   2″

50

62

64

220

550

4.0

65   2 1/2″

65

79

82

280

650

4.0

80   3″

80

97

100

350

800

4.0

100   4″

100

122

125

400

1000

4.0

125   5″

125

151

155

500

1200

4.0

150   6″

150

180

184

600

1500

4.0

175   7″

175

210

215

700

1750

4.0

200   8″

200

240

245

800

2000

4.0



金属软管产品用途:

 用作各种设备信号线、传输电线电缆、光纤光缆保护。适用四大类产品:

1、铠装光缆、精密光学尺、光学测量仪器、医疗仪器、机器设备用的电线保护管;

2、适用公用电话机、远传水表、门磁报警器等其它需要对电线进行安全防护的设备;

3、各种细小电线的保护管;

4、各种计算机、机器人等等的网络线保护用管。

金属软管的三大作用减少管道的安装应力、补偿管道额定位置移动、吸收管路系统的振动。

 金属软管的工业应用需要充分挠性的输送管,防止振动处选配,在蒸汽、煤气、空气、重油、石油、化工类等均可使用。

 金属软管选型五要素(1)尺寸软管公称通径,选用接头型式(主要有法兰联接、螺纹连接、快速接头连接)及金属软管的尺寸,软管长度。

2)压力 根据软管实际工作压力,再查询波纹金属软管的公称通径与压力表,决定是否使用不锈钢网套类型的金属软管。

3)介质 软管中所输送的介质的化学属性,按软管材质耐腐蚀性能,决定软管各零件的材质。

4)温度 软管内介质的工作温度及范围;软管工作时的环境温度。高温时,须按金属软管高温下的工作压力温度修正系数,确定温度修正后的压力,以确定选用正确的压力等级。

5)状态 按软管使用时的状态,参照金属软管的正确使用与安装方法与软管在沉降补偿时的最佳长度.软管各种运动状态的长度计算及软管的最小弯曲次数和最小弯曲半径等因素,参数正确选取软管长度,并正确安装。
