KZF开闭式气液快速接头(不锈钢)

KZF开闭式气液快速接头(不锈钢)
KZF开闭式气液快速接头(不锈钢)
所属分类:液压快速接头
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:




型号:KZF开闭式气液快速接头(不锈钢)

                                KZF CLOSE TYPE HYDRAULIC QUICK COUPLING



产品详情

 描述:

KZF开闭式气液快速接头(不锈钢304)

应用:KZF接头适用于各种范围的液压应用。这类双截止接头能适用以下情况:流体输送管路因设备操作或维护而需要连接及断开,而且希望不出现流体损耗。KZF接头主要应用于液压流体管路,但也用于化学品水、蒸汽及某些气体管路。

技术规范:

规格(英寸)

1/8

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

额定压力(PSI)

2000

2000

1500

1500

1500

1000

1000

1000

1000

额定流量(GPM)

1

3

6

12

28

50

75

100

150

温度范围(标准密封圈)

-20℃至+120℃

标准密封圈材料

氟橡胶 VITON

KZF系列接头具有以下特征:
    1、接头断开时,阀芯自动闭合,防止泄漏。
    2、接头连接后,阀自动开启,在额定工作范围内,始终保持流体的畅通。
    3、可靠的球锁机构将相匹配的两半部分结合在一起。
    4、母插座和公插头采用实心的棒料精密制造。
    5、本接头符合ISO7241-B标准。
    6、并与下列产品互换:美国派克(PARKER)60系列、意大利快事达(FASTER)HNV系列、美国爱力克
    (AEROQUIP)FD45系列、美国汉森(HANSEN)HK系列。

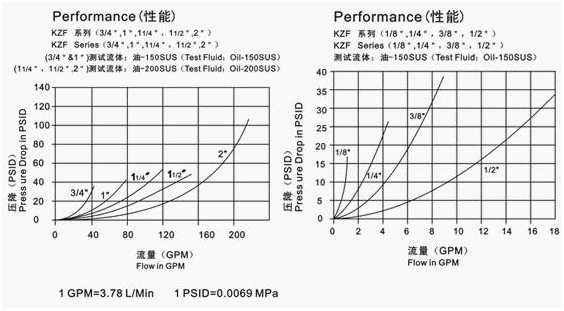

性能:测试液体油-150SUS               性能:(3/4"&1)测试液体油-150SUS,
                                                       (11/4",11/2",2")测试液体油-200SUS
                                                        1GPM=3.78L/Min,1PSID=0.0069MPa.


KZF系列(1/8",1/4",3/8",1/2")        KZF系列(3/4",1",11/4",12/2",2")

Descripton:

KZF Close Type Hydraulic Quick Coupling (stainless steel 304)
KZF couplings, are used across the spectrum of hydraulic applications. These Double Shut-Off couplings can be found anywhere that fluid transfer lines need to be connected and disconnected for operation or maintenance of equipment, and a loss of fluid is undesirable. Primarily used with hydraulic fluid. KZF couplings are also used with chemicals, water, steam, and some gases.

Specification

Body Size(in)1/81/43/81/23/411-1/41-1/22
Rated Pressure(PSI)200020001500150015001000100010001000
Rated Flow(GPM)13612285075100150
Temperature Range-20℃ to +180℃
Standard seal materialVITON

KZF Series couplings feature:
1. Poppet valves available to prevent uncoupled leakage.
2. Poppet valves open automatically when coupled, within rated working pressure, to keep the flow expeditely.
3. Dependable ball-locking mechanism holds the mating halves together.
4. Socket and plug are precision machined from solid bar stock.
5. KZF series conforms to the standard of ISO 7241-B
6. Compatible with PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series and HANSEN HK Series.



KZF (1/8",1/4",3/8",1/2")                                          KZF (3/4",1",11/4",12/2",2")

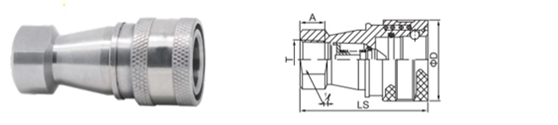

母插座


ISO

PARTNO.

LS

¢D

HEX1

A

T

5

KZF-01SF

48

24

14

8

G1/8

6.3

KZF-02SF

58

28

19

12.5

ZG1/4

10

KZF-03SF

65

35

22

13

ZG3/8

12.5

KZF-04SF

72.5

45

29

14

ZG1/2

20

KZF-06SF

88

54

36

17

ZG3/4

25

KZF-08SF

102

64.5

41

23

ZG1

31.5

KZF-10SF

115

69

54

27

ZG1-1/4

40

KZF-12SF

124

79

60

27

ZG1-1/2

50

KZF-16SF

132

102

77

30

ZG2

注:只有01-08尺寸是符合ISO7241-B标准

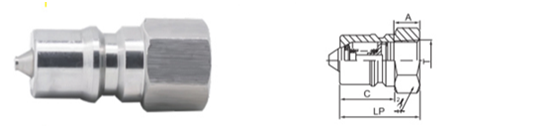

公插头


ISO

PARTNO.

LP

d

C

HEX2

A

T

5

KZF-01PF

29

10.8

19

14

8

G1/8

6.3

KZF-02PF

36

14.2

22.5

17

12.5

ZG1/4

10

KZF-03PF

40

19

25

22

13

ZG3/8

12.5

KZF-04PF

44

23.5

28

27

14

ZG1/2

20

KZF-06PF

52

31.4

36

36

17

ZG3/4

25

KZF-08PF

62

37.8

40

41

23

ZG1

31.5

KZF-10PF

70

45

45

52

27

ZG1-1/4

40

KZF-12PF

75

50

49

60

27

ZG1-1/2

50

KZF-16PF

80

70

52

77

30

ZG2

注:只有01-08尺寸是符合ISO7241-B标准

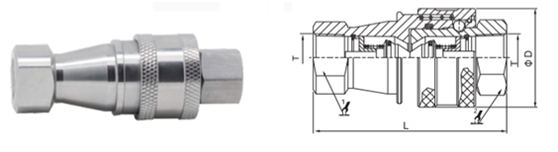

连接装配器


ISO

PARTNO.

L

¢D

HEX1

HEX2

T

5

KZF-01

58.5

24

14

14

G1/8

6.3

KZF-02

72.5

28

19

17

ZG1/4

10

KZF-03

80.5

35

22

22

ZG3/8

12.5

KZF-04

89

45

29

27

ZG1/2

20

KZF-06

105

54

36

36

ZG3/4

25

KZF-08

124.5

64.5

41

41

ZG1

31.5

KZF-10

140.5

69

54

52

ZG1-1/4

40

KZF-12

150.5

79

60

60

ZG1-1/2

50

KZF-16

160.5

102

77

77

ZG2

注:只有01-08尺寸是符合ISO7241-B标准
