ISO7241-A/S1开闭式液压快速接头

ISO7241-A/S1开闭式液压快速接头
ISO7241-A/S1开闭式液压快速接头
所属分类:液压快速接头
发布日期:2019-4-11
浏览:
咨询电话:13931816280
分享此产品:



型号:ISO7241-A/S1开闭式液压快速接头

       ISO7241-A/S1 CLOSE TYPE HYDRAULIC QUICK COUPLING

产品详情

 描述:

ISO7241-A/S1开闭式液压快速接头(碳钢)
 应用:ISO7241-A/S1系列广泛应用于各种工业所需的连接,主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备及其它所需的液压应用。
技术规范:

规格(英寸)

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

额定压力(PSI)

5000

4000

4000

3000

3000

3000

2000

2000

额定流量(GPM)

3

6

12

28

50

88

220

240

温度范围(标准密封圈)

-20℃至+120℃

标准密封圈材料

丁腈橡胶NBR

ISO7241-A/S1系列接头具有以下特征:
1、接头断开时,阀芯自动闭合,防止泄漏。
2、接头连接后,阀自动开启,在额定工作范围内,始终保持流体的畅通。
3、关键部件经过感应淬火,所以耐用性好。
4、可靠的球锁机构将相匹配的两半部分结合在一起。
5、母插座和公插头采用实心的棒料精密制造。
6、本接头符合ISO7241-A标准。
7、并与下列产品互换:美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克
(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列。

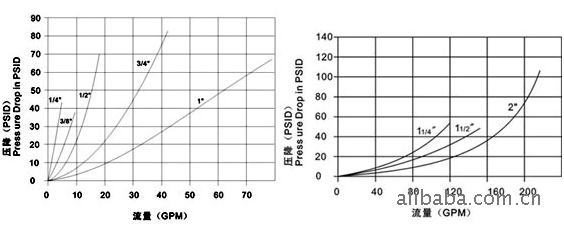

性能:测试液体油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.


 ISO7241-A/S1系列(1/4",3/8",1/2",3/4",1"   ISO7241-A/S1系(11/4",11/2",,2")

escripton:

LSQ-S1 CLOSE TYPE HYDRAULIC QUICK COUPLING(STEEL)
Applications: The LSQ-S1 Series bring to the industry a proven design for use on construction equipment, forestry equipment, agricultural machinery, oil tools, oil equipment steel mill machinery,and other demanding hydraulic applications.
Specifications:

Body Size (in)1/43/81/23/411-1/41-1/22
Rated Pressure (PSI)50004000400030003000300020002000
Rated Flow (GPM)3612285088220240
Temperature Range-20to+120
Standard seal materialNBR

LSQ-S1 Series couplings feature:
1.Poppet valves available to prevent uncoupled leakage.
2.Poppet valves open automatically when coupled, within rated working pressure, to keep the flow expeditely.
3.Critical parts are hardened for durability.
4.Dependable ball-locking mechanism holds the mating halves together.
5.Socket and plug are precision machined from solid bar stock.
6.LSQ-S1 series conforms to the standard of ISO7241-A.
7.Compatible with PARKER 6600 Series,FASTER ANV Series,AEROQUIP 5600 Series and HANSEN HA 15000 Series.

Performance:Test Fluid:Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa.
        LSQ-S1 Series(1/4",3/8",1/2",3/4",1")                        LSQ-S1 Series(11/4",11/2",2")

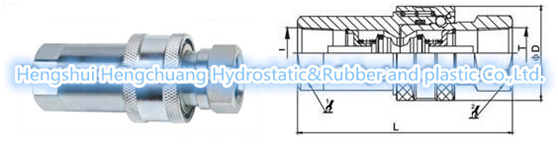

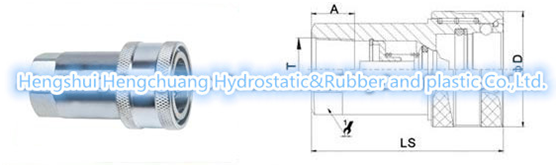

母插座



ISO

PARTNO.

LS

¢        D

HEX1

A

T

6.3

S1-02SF

50

26

19

13

G1/4   NPT1/4

10

S1-03SF

56

31.5

22

14

G3/8   NPT3/8

12.5

S1-04SF

66

38.5

27

16

G1/2   NPT1/2

20

S1-06SF

80

48

34

18

G3/4   NPT3/4

25

S1-08SF

94

56

41

21

G1   NPT1

31.5

S1-10SF

117

69.5

50

25

G1-1/4   NPT1-1/4

40

S1-12SF

133

84

60

27

G1-1/2   NPT1-1/2

50

S1-16SF

165

99

75

26

G2   NPT2

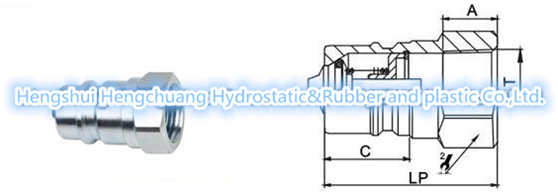

公插头



ISO

PARTNO.

LP

d

C

HEX2

A

T

6.3

S1-02PF

35.5

11.8

15

19

13

G1/4   NPT1/4

10

S1-03PF

36.5

17.3

21.4

22

14

G3/8   NPT3/8

12.5

S1-04PF

43.5

20.5

27

27

16

G1/2   NPT1/2

20

S1-06PF

57

29

28

35

18

G3/4   NPT3/4

25

S1-08PF

59.5

34.3

36

41

21

G1   NPT1

31.5

S1-10PF

75

45

46

50

25

G1-1/4   NPT1-1/4

40

S1-12PF

83.5

55

52

60

27

G1-1/2   NPT1-1/2

50

S1-16PF

105

65

64

75

26

G2   NPT2

连接装配器


ISO

PARTNO.

L

¢       D

HEX1

HEX2

T

6.3

S1-02

71

26

19

19

G1/4   NPT1/4

10

S1-03

75

31.5

22

22

G3/8   NPT3/8

12.5

S1-04

88

38.5

27

27

G1/2   NPT1/2

20

S1-06

110

48

34

35

G3/4   NPT3/4

25

S1-08

119.5

56

41

41

G1   NPT1

31.5

S1-10

150

69.5

50

50

G1-1/4   NPT1-1/4

40

S1-12

167.5

84

60

60

G1-1/2   NPT1-1/2

50

S1-16

210.5

99

75

75
